秦皇岛经济开发区团林农场AI+光热+空气源热泵供暖方案

项目类别:旅游景点

空气能生产商
1) 建筑物/干燥物概况和用途简介
空气源热泵供暖方案项目共5处护林站,鑫森园林绿化站点(300㎡,老式暖气片)、赤羊口林区(800㎡,老式暖气片)、七里庄林区(300㎡,老式暖气片)、吴家铺林区(800㎡,地暖)、新开口林区(400㎡,老式暖气片)外墙无保温,原采用燃煤锅炉供暖,为响应政府号召拆除锅炉改为AI+光热+热泵智慧供暖,方便值守人员冬季取暖使用需求。

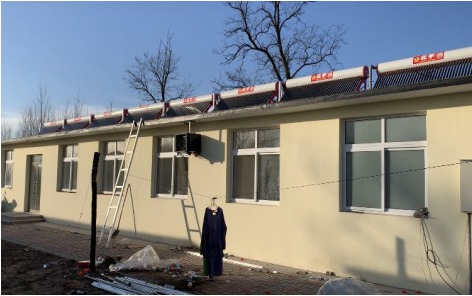

吴家铺林区房屋照片

空气源热泵供暖方案

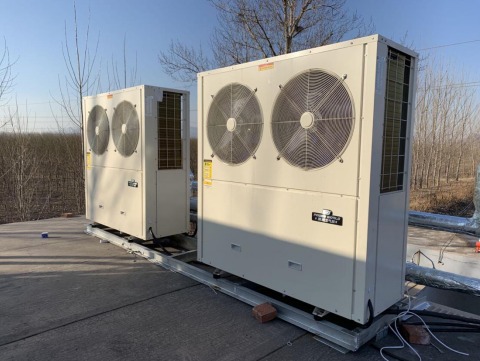

2) 空气源热泵供暖方案设备配置概况和用途简介
序号 单位名称 供暖面积及末端情况 设计装机情况
1 鑫森园林绿化站点 300㎡,老式暖气片 4台40支管高温防爆热管供暖专用太阳能模块,2台7匹高温供暖空气源热泵(-25℃机型,380V),配置智能转换装置满足该护林站的供暖使用需求。
2 赤羊口林区 800㎡,老式暖气片 树林遮挡无法安装太阳能,设计2台15匹高温供暖空气源热泵(-25℃机型,380V)
3 七里庄林区 300㎡,老式暖气片 打靶枪弹皮影响不适合使用太阳能,设计2台7匹高温供暖空气源热泵(-25℃机型,380V)
4 吴家铺林区 800㎡,地暖 9台40支管高温防爆热管供暖专用太阳能模块,2台15匹高温供暖空气源热泵(-25℃机型,380V),配置智能转换装置满足该护林站的供暖使用需求。
5 新开口林区 400㎡,老式暖气片 5台40支管高温防爆热管供暖专用太阳能模块,2台10匹高温供暖空气源热泵(-25℃机型,380V),配置智能转换装置满足该护林站的供暖使用需求。


空气源热泵供暖方案

空气源热泵供暖方案施工和启用时间
2019年10月31日中标,施工周期10天,2019年11月10日验收启用。

项目要求

1、拆除原有取暖锅炉,清洗供暖管道,供暖循环水软化处理;
2、勘察现场,确定配套设备用电功率,提出供电线路整改要求;
3、结合现场条件,本着节能出发点,尽可能使用光热+热泵智慧供暖,如无法摆放太阳能集热模块则采用热泵单一热源供暖;
4、改造完毕后满足室内供暖温度不低于20℃,最冷天暖气片循环水温不低于55℃,地暖循环水温不低于45℃。



空气源热泵供暖设计方案

1、因建筑体无保温,四处末端为老式暖气片,护林站无相邻建筑,热量流失大,设计热负荷按照85W/㎡选取,一处末端为地暖,外墙无保温,设计热负荷按照65W/㎡选取;
2、太阳能集热模块配比按照秦皇岛冬季日晒保证率结合现有摆放面积及甲方预算计算选择;
3、空气源热泵部分按照秦皇岛冬季供暖设计工况-9.6℃,机组出水温度55℃(暖气片)/45℃(地暖)时制热量做设计选择,机组数量选择2台,预防机组报修影响基本供暖需求。

1、具体选型设计表格如下:

序号 单位名称 供暖面积及末端情况 设计装机情况 变压器容量 动力电缆情况表 后期暖气片及电路需要改造情况
1 鑫森园林绿化站点 300㎡,老式暖气片 4台40支管高温防爆热管供暖专用太阳能模块,2台7匹高温供暖空气源热泵(-25℃机型,380V) 50KV·A 16mm²铝线 为保证室内供暖温度,5间宿舍建议每间房屋增加2片新式碳钢暖气片,主电路需重新敷设5×16mm²铜线60m
2 赤羊口林区 800㎡,老式暖气片 树林遮挡无法安装太阳能,设计2台15匹高温供暖空气源热泵(-25℃机型,380V) 50KV·A 16mm²铝线 主电路需重新敷设5×35mm²铜线约300m
3 七里庄林区 300㎡,老式暖气片 打靶枪弹皮影响不适合使用太阳能,设计2台7匹高温供暖空气源热泵(-25℃机型,380V) 50KV·A 16mm²铜线 现有暖气片建议增加一倍
4 吴家铺林区 800㎡,地暖 9台40支管高温防爆热管供暖专用太阳能模块,2台15匹高温供暖空气源热泵(-25℃机型,380V) 50KV·A 35mm²铜线 不需要增加
5 新开口林区 400㎡,老式暖气片 5台40支管高温防爆热管供暖专用太阳能模块,2台10匹高温供暖空气源热泵(-25℃机型,380V) 50KV·A 35mm²铜线 现有暖气片建议增加一倍

 实际使用效果

1) 节能与环保
1、经连续监控采集数据日照充足天气下系统自动切换太阳能投入运行平均时间上午11点-下午5天,其余时间阶段太阳能集热模块供水温度低于供暖设定温度无法参与供暖循环,系统自动切换为单热泵供暖模式;
2、系统采用了AI+光热+热泵智慧供暖控制模式,最大程度使用太阳能清洁能源,太阳能出力不足时系统自动转换单热泵供暖。
3、原燃煤供暖有明火,操作不当为林场安全隐患点,改为光热+热泵后此问题自动规避。
2) 舒适性
1、系统可就地通过控制面板设置供暖水温,也可以通过手机APP设置供暖水温,方便用户操作实时监控系统运行状态;
2、相比原来采用燃煤供暖,值班人员在外出巡逻担心锅炉熄灭,晚上起来加煤费事费神,采用智慧供暖系统自动运行。
3) 用户评价
   护林站领导及员工对智慧供暖评价非常高,护林站站长将该供暖模式推荐给其他区域林场。



空气源热泵供暖方案特色和创新点

1、太阳能集热模块部分采用单机高温热管,冬季供暖热水出水可达85℃以上,单机水箱采用270L保温小水箱,产热快,相比以往光热+供暖采用大水箱避免无光照情况下热量流失及其他热源反补;
2、采用AI智能转换监控集成系统,安装简单,系统切入转换点更精确,运行更经济。
