空气能热泵热水机组是在世界能源日益紧张的形势下，继燃气热水器、电热水器、太阳能热水器之后，诞生的新一代热水制取装置。国外空气能热泵发展得较早已经相当成熟，国内来说，近年来空气能热泵热水机组凭借着节能、环保、安全等优势也在市场上得到了大量推广。

系统组成

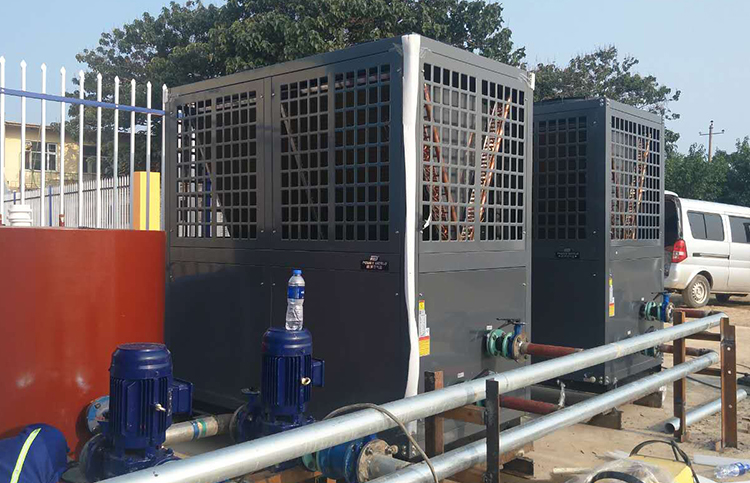

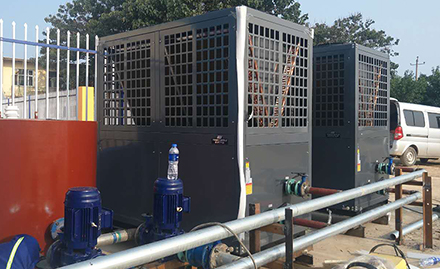

空气能热泵热水系统一般由空气能热泵热水机组、保温水箱、水泵及管道阀门等部分组成。而空气能热泵热水机组主要由压缩机、水侧换热器、节流装置、空气侧换热器等部分组成。



系统简图





工作原理

根据逆卡诺循环原理，空气源热泵热水机组输入少量电能为驱动力，以制冷剂为工作介质，通过室外侧换热器（蒸发器）源源不断地吸收外部空气中难以利用的低品位热能，转化为高品位热能，通过热泵机组最终实现低温热能向高温热能的转变和热量的转移；再将高品位热能从水侧换热器（冷凝器）释放给进入换热器中的冷水，冷水被加热到60 ℃ 左右直接进入保温水箱储存起来，通过热水供应管路输送给用户满足热水供应、供暖需求。根据热力学第一定律（能量守恒），若空气能热水机组从空气中吸收热量为Q2，输入压缩机中的电能在压缩制冷剂时转化成的热量为Q1，不考虑热量损失的情况下，释放给进入热换热器中的冷水的热量Q3=Q1+Q2。
