液冷形式多样,哪种更适合你?

发布时间:2023-10-30

  最近,南方持续降温,体感温度舒适到爆!一场秋雨一场寒,这就是“液冷”的实力。


  同样需要液冷拯救的还有储能系统,随着单体机柜功率密度增大,传统风冷已经不能满足散热需求,正翘首以盼等着液冷家族带领它们实现散热自由。液冷凭借着比热容比空气大了2、3倍的先天优势,在散热界大举“改革”旗帜,并创立了著名的“液冷三式”——隔山打牛、银河倒泻、潦原浸天。

  液冷形式多样,哪种更适合你?接下来,小沃就为各位一一道来。

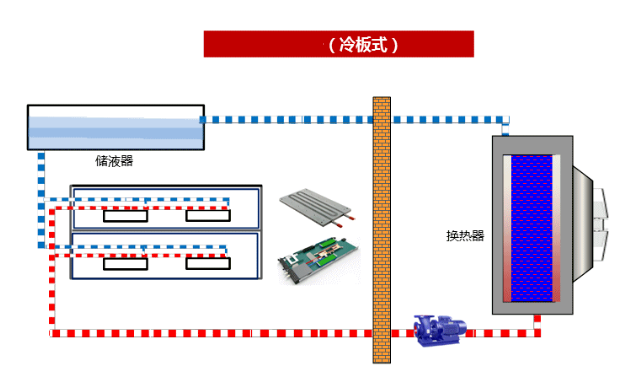

        招式一:隔山打牛

  学名:冷板式液态散热


  原理:不跟发热元件正面交锋,借助高效热传导材料将发热元件产生热量转移到冷板中,再由流经液体带走导热材料上的热量,如此循环实现散热。



  点评:指哪打哪,精准散热,但散热范围受限,只能应对发热元件,另外得配备风冷等其他冷却方式,若不慎漏液了,还会损害电子设备。

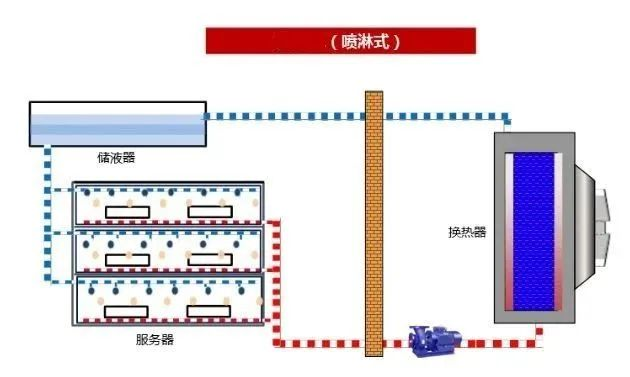

  招式二:银河倒泻

  学名:喷淋式液态散热


  原理:跟人工降雨有异曲同工之妙,它在发热元件上方储液、开孔,通过动力设备释放大招,对发热元件全体喷淋,沸点低的液体通过吸热蒸发带走热量,没有被蒸发的液体则顺流回到外部冷却系统降温后再次循环。



  点评:广范围散热,所有元件都能受益,散热效果明显提升,就是换热器较大,占用机体空间,而且要想喷得均匀,还得考验产品质量。


  招式三:潦原浸天

  学名:浸没式液态散热


  浸没式液冷是对热量进行全覆盖散热,直接将电子元件泡在冷却液中,360度全方位无死角开展攻势,通过液体循环流动带走热量,又根据导热液不同分两相液态散热和单相液态散热。

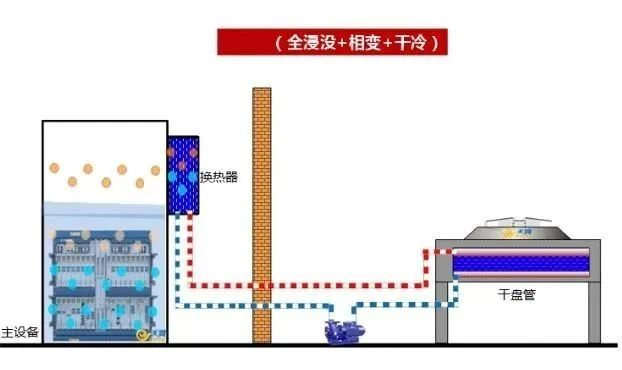

  两相液冷冷却液在循环散热中发生相变。两相液冷传热效率更高,但控制相对复杂。相变过程中压力会发生变化,对容器要求高,使用过程中冷却液易受污染。

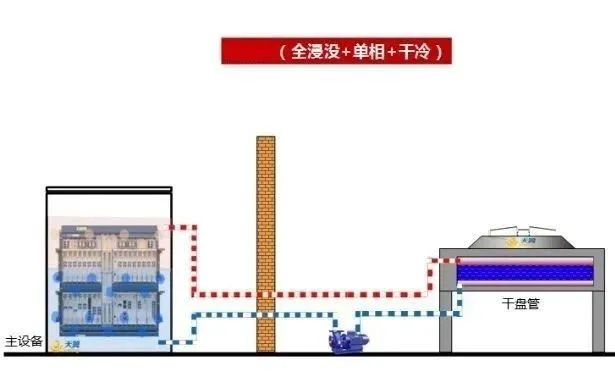

  单相液冷冷却液在循环散热过程中始终维持液态,不发生相变,故要求冷却液的沸点较高,这样冷却液挥发流失控制相对简单,与设备的元器件兼容性比较好,但相比两相液冷,其效率较低。根据实际应用场景,可采用干冷器或冷却塔散热。


  点评:单相浸没式液冷散热持续稳定输出,占用空间小,且无噪声,再搭配专业的技术指导(派沃温控管理解决方案),散热效果瞬间提升,是设备散热的最好选择。

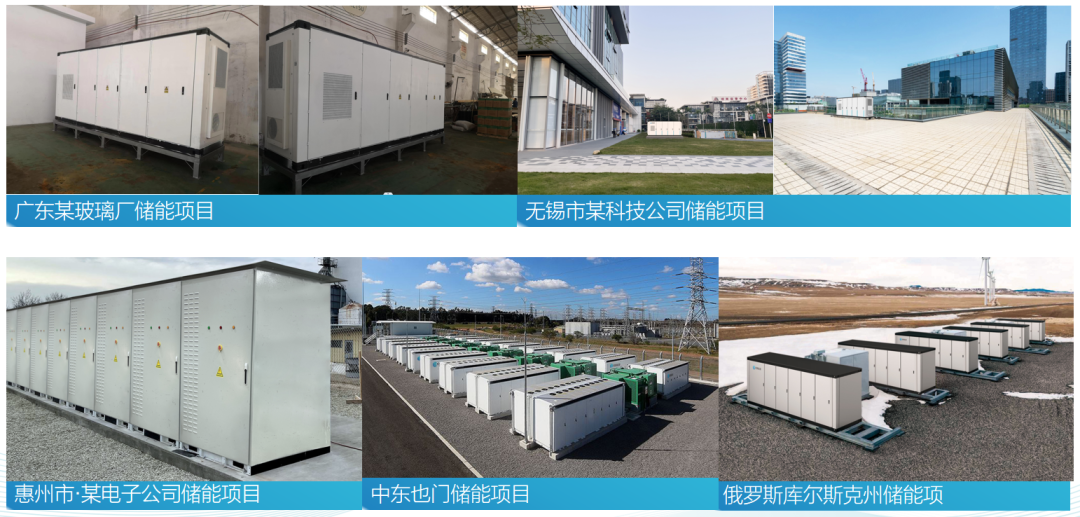

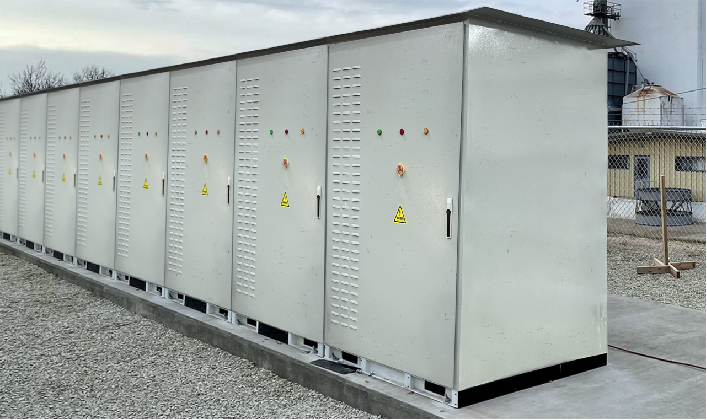

  以上就是当下普遍的“液冷三式”。派沃储能液冷及温控管理提供从液冷机组、机组部件到系统级的热管理综合解决方案及配套产品等。



  派沃目前已为数百家企业提供液冷解决方案,助力客户实现高效散热、节能降耗、快速部署等。未来,派沃将持续聚焦温控管理解决方案创新,为更广泛的应用场景提供更安全、高效、经济的热管理解决方案,助力全球优化能源结构,为全球“双碳”目标的实现作出更多贡献。
